自鉆式管棚

>產品介紹

管棚支護主要用于軟弱破碎圍巖隧道工程中，如公路鐵路隧道、地鐵、水電站隧道及其他地下工程。傳統管棚一般選用無縫鋼管，常見規格有Φ76×6、Φ89×5、Φ108×6、Φ127×6等，其施工工藝主要為鉆桿鉆孔→抽出鉆桿→插入管棚→注漿。在軟弱圍巖施工時存在塌孔現象，導致插入管棚困難，因此需使用套管鉆孔。

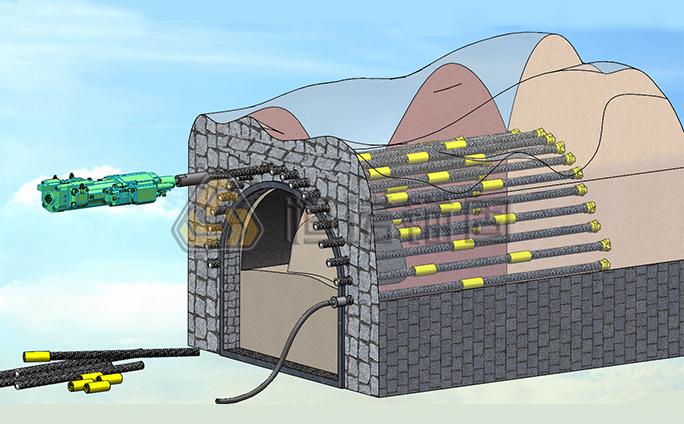

自鉆式管棚由中空錨桿體、連接套和鉆頭組成，可實現鉆進+注漿兩道工序一次完成。自鉆式管棚無需使用套管鉆孔，可替代常規管棚用于各種易塌孔地質，其常見規格有R51、T76、T103等。

>產品參數

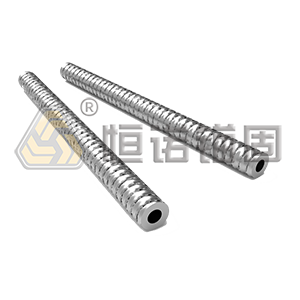

中空錨桿體

圖例	型號	抗拉力( kN )	屈服力( kN )	延伸率( % )	備注
	HER51N	800	630	8	?76*6、?89*5
	HCT76L	1200	1000	/	?89*6、?108*6
	HET76N	1600	1200	/	?108*6、?108*8
	HET76S	1900	1500	/	?108*8

連接套

圖例	型號	外徑( mm )	長度( mm )
	HER51	63	140
	HER51	63	200
	HCT76	89	150
	HST76	95	150
	HST76	95	200

鉆頭

圖例	類別	型號	外徑	適合地質條件

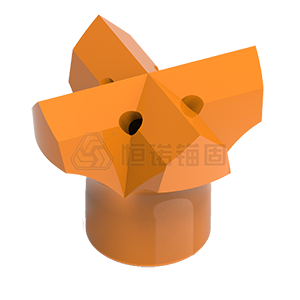

	十字全鋼鉆頭	HSR51/90	90	泥巖、礫石土、白堊土、石灰土、石灰質粘土、人工填土、軟弱泥巖
		HSR51/100	100
		HST76/115	115
		HST76/130	130

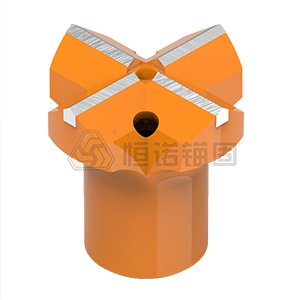

	十字合金鉆頭	HSR51/76	76	軟到中硬巖，例如：夾雜大卵石的礫石，裂隙發育的巖層，無筋混凝土
		HSR51/90	90
		HST76/115	115
		HST76/130	130

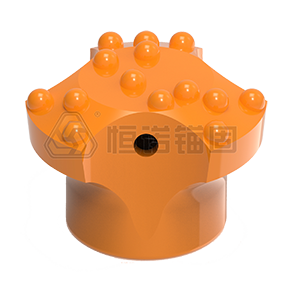

	球齒全鋼鉆頭	HSR51/76	76	破碎地層、軟砂巖、石灰?guī)r、礫石、緊湊膠結土、軟巖層
		HSR51/100	100

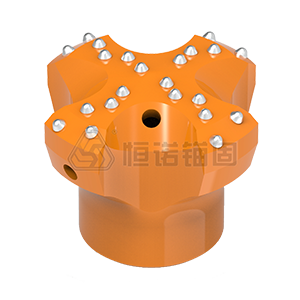

	球齒合金鉆頭	HSR51/76	76	軟到中硬風化巖層、大卵石、碎石，如泥巖、片巖、火山巖等
		HSR51/100	100
		HST76/115	115

>產品優勢

1、自鉆式管棚可解決在Ⅳ、Ⅴ級圍巖條件下鉆孔后塌孔、卡鉆、鉆進后無法插入普通管棚的施工難題，施工過程簡單，操作簡捷，節約施工成本。

2、與傳統管棚支護施工相比，自鉆式管棚支護施工將鉆孔與注漿兩道工序一次性完成，施工效率明顯提高、注漿方便、注漿效果好。

3、自鉆式管棚支護剛度高、圍巖的徑向塑性變形小，支護后形成了一個承載拱，加固效果好，有效保證了隧道掘進和初期支護的安全。

4、自鉆式管棚發揮了超前支護的作用，可以有效減少地表沉降和防止圍巖坍塌。
