隧道掘進遇斷層？自鉆式錨桿超前支護的穩巖關鍵技術

在隧道支護工程中，如果遇到斷層破碎帶則是一項重大的挑戰，然而自鉆式錨桿可以通過超前支護技術通過“以錨代撐、主動加固”的方式成為穩定巖石的核心支護材料。其關鍵技術可分為三大部分，一是精準的地質探知，二是可控的鉆進成孔，三是系統注漿加固。三者協同形成一個“探-鉆-注”一體化的整體解決方案，最終將無序的坍塌轉化為可控的變形，保障支護工程的安全。

一、精準的地質探知

1．長距離物探

在隧道掘進過程中，當掘進到距離斷層破碎帶150m左右范圍時，可以采用TSP技術或者地質雷達等技術手段進行超前探測，進行初步的位置判斷以及斷層、含水量的占比情況等。從而為后續的工程施工掘進和資源協調提供有力的數據支撐。

2.短距離鉆探

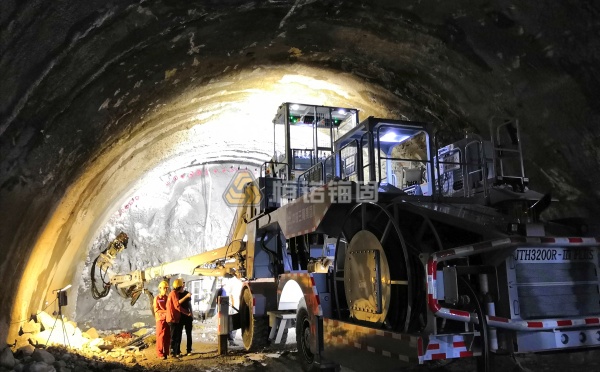

常常在距離掌子面30米范圍的核心決策區時，可以利用鑿巖臺車或者鉆進設備的水平鉆進取芯，然后通過巖芯采取率、鉆進速度、含水情況等，精準的描繪出斷層破碎帶的實際便捷和核心松散區。

3.動態信息化設計

如果沒有精準的超前地質預報，自鉆式錨桿超前支護就是“盲人摸象”，必須堅持“先探后干，動態優化”。從而能夠形成一個閉環流程：地質探知——修正設計——施工——監測——再次探知。通過探知的數據作為基礎，從而調整環向間距、外插角、長度和注漿壓力，確保每一根錨桿都能充分發揮支護的作用。

二、可控鉆進成孔技術

隧道支護中經常會遇到斷層破碎帶，面對這一地質情況，鉆孔常常無法形成，往往會面臨孔壁坍塌和鉆渣堵塞的情況。普通的錨桿鉆進常常無法形成有效的注漿通道。然而自鉆式錨桿的“鉆注錨一體化”特性能夠展現出工藝設計能夠完美的解決這一鉆進難題。

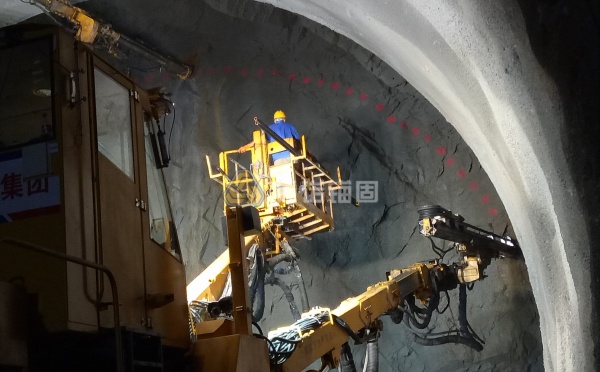

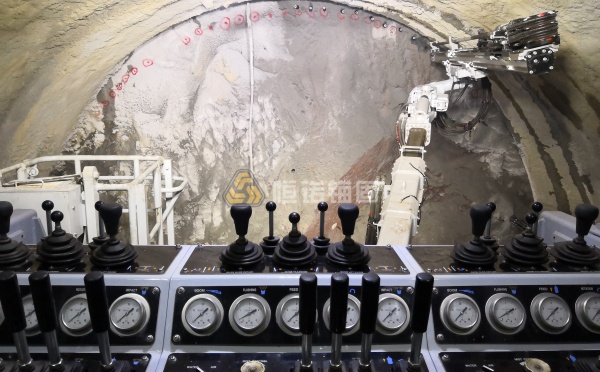

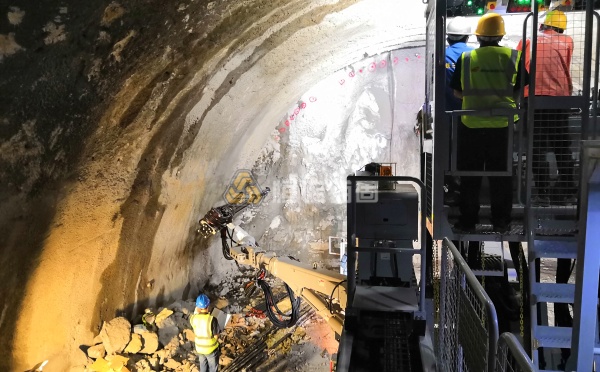

在鉆進的過程中需要對鉆進的工藝參數進行控制，轉速不易太快，鉆壓不易太高，避免對周圍松動巖土體造成擾動，從而擴大塌孔范圍。在一些富水?dāng)鄬又校枰獓?yán)格控制沖洗液的壓力，避免水壓加劇巖體軟化流。

鉆進效果的評判，陳工的鉆進并不僅僅是達到鉆進的設計深度，更加關鍵的是能夠在孔口看到返渣正常，且無卡鉆現象。這就證明孔壁處于相對穩定的狀態，為后續注漿做好準備。

三、系統注漿加固技術

完成了鉆進和成孔，那么剩下的注漿就是發揮錨桿支護強度的決定性環節。注漿漿液的滲透與擴散是將周圍松散的、分離的巖塊重新膠結成一個完整的承力整體的步驟。

具體的漿液如何選擇呢？普通水泥漿液適用于裂隙發育的一般巖土體。超細的水泥漿液由于顆粒度較細，能夠滲透更細的微米級裂隙。還有一種化學漿液是針對涌水大、跑漿嚴重的工況，可以快速堵水，為后續注漿提供有利條件。

注漿過程中的壓力控制也是一個關鍵工藝，首先是采用分段式注漿并非一次性直接從孔底注滿。其次是要控制注漿的壓力，壓力過高會劈裂巖體，導致漿液無法擴散。壓力過低，漿液無法有效滲透。因此需要多次試驗確定最終的注漿壓力值。同時在測試出壓力值后，需要穩壓一段時間，給漿液充足的時間進行滲透和擠密。

注漿完成后，需要對注漿情況進行檢查，對于效果欠佳的位置，可以進行二次補漿，必須保證加固拱的整體和連續性。

因此，隧道支護工程中斷層破碎帶就像隱藏在地層中的“地質陷阱”，地層的破碎程度、含水量、邊界等都難以辨認。如果沿用常規的支護錨桿和方法進行施工，就極易導致開挖面失穩、涌水甚至冒頂塌方等事故發生。面對這一難題，必須轉被動為主動，自鉆式錨桿的超前支護體系，正是這一轉變的核心技術。如果您在隧道工程中遇到斷層破碎帶支護難題，歡迎您隨時來電咨詢，我們將竭誠為您提供專業支持與解決方案。
